Если бронированный кабель АВБбШв — это «танк» для прокладки в земле (мы разбирали его в отдельной статье), то АСБ — это «подводная лодка»: он работает там, где обычная броня не справляется. Свинцовая оболочка даёт химическую стойкость и полную герметичность, которые недоступны ПВХ. Разбираем, что это за кабель и когда без него не обойтись.
Коротко

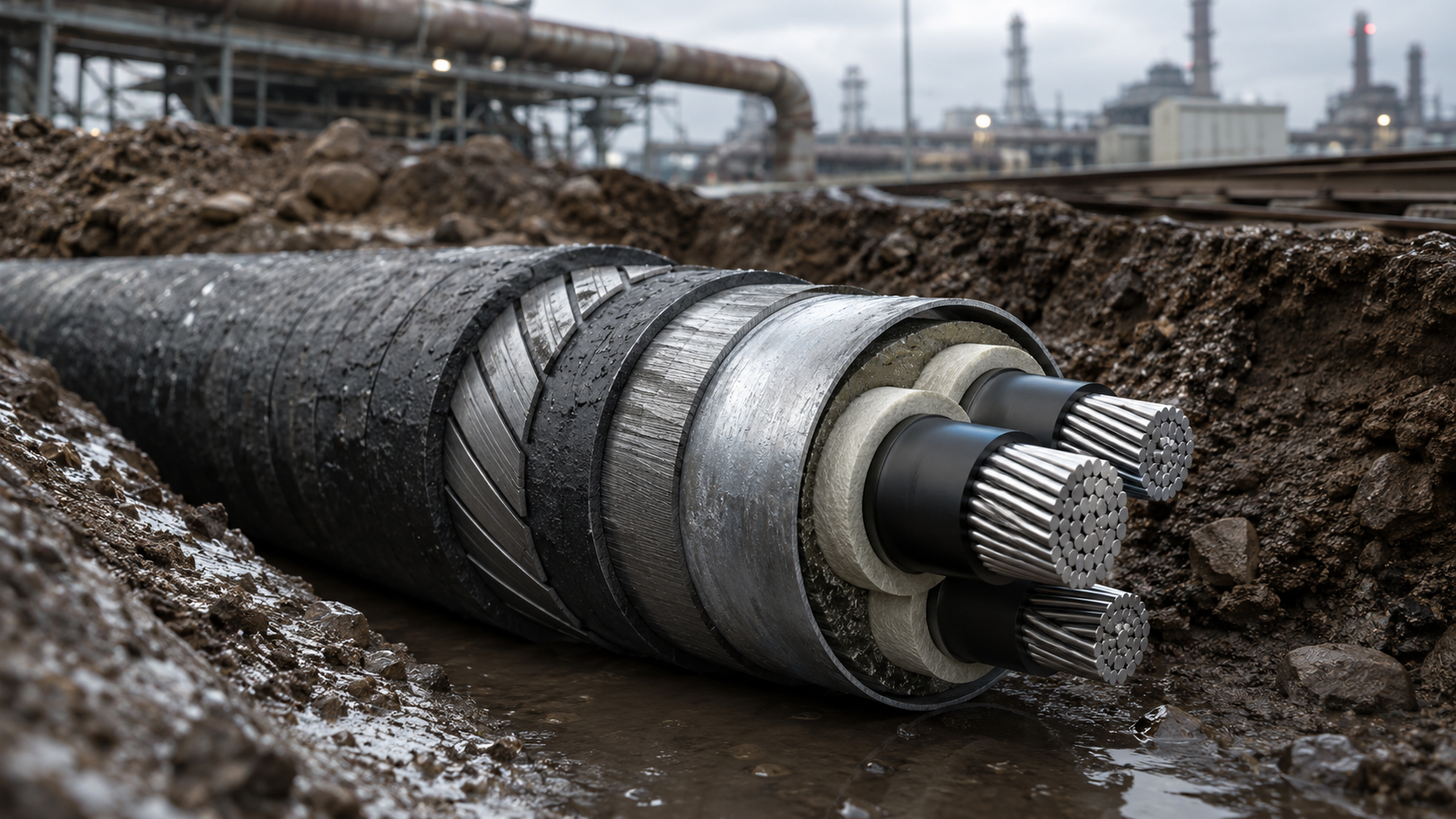

- АСБ — силовой кабель с алюминиевыми жилами, свинцовой оболочкой и бронёй из стальных лент. Буква «С» (свинец) — ключевое отличие от АВБбШв, где оболочка ПВХ
- Свинец даёт 100% герметичность и стойкость к кислотам, щелочам, бензину и маслу. ПВХ-оболочка в этих средах разрушается за 1–3 года
- Основное применение: химические производства, нефтепереработка, прокладка в болотистых грунтах с высоким уровнем агрессивных вод, подводные переходы через реки
Расшифровка марки АСБ: что означают буквы?
В отличие от привычных марок, где оболочка — ПВХ (буква «В» в конце), у АСБ оболочка свинцовая. Именно буква «С» делает этот кабель особенным.
- А — алюминиевая токопроводящая жила
- С — свинцовая оболочка (герметичная, химически стойкая)
- Б — броня из двух стальных оцинкованных лент
По сравнению с АВБбШв: в том кабеле последовательность А-В-Бб-Шв означает алюминий-ПВХ-броня-ПВХ-шланг. В АСБ нет внешнего ПВХ-шланга — свинцовая оболочка сама выполняет функцию внешней защиты, а броня накладывается поверх неё.
Выпускается по ГОСТ 18410-73 на напряжение 1, 6 и 10 кВ. Сечения: от 10 до 240 мм² (алюминий). Количество жил: 1, 2, 3, 4.
Зачем нужна свинцовая оболочка, а не ПВХ?
Свинец — мягкий, пластичный и химически инертный металл. В кабельной промышленности его используют с начала XX века, и до сих пор ни один полимер не смог полностью его заменить.
Три ключевых преимущества свинца перед ПВХ-оболочкой:
1. Абсолютная герметичность. Свинцовая трубка, наложенная поверх изоляции жил, не пропускает влагу вообще. ПВХ, даже самый плотный, со временем пропускает молекулы воды за счёт диффузии — особенно в горячих цехах и под давлением грунтовых вод.
2. Химическая стойкость. Свинец не реагирует с кислотами (серной, соляной), щелочами, нефтепродуктами. ПВХ в контакте с бензином или маслом размягчается и теряет прочность. На нефтехимических производствах ПВХ-кабель живёт 1–3 года, свинцовый — 20+ лет.
3. Стойкость к блуждающим токам. В земле рядом с электрифицированными железными дорогами и трамвайными путями возникают блуждающие токи, вызывающие электрокоррозию металлических оболочек. Свинец устойчивее стали и алюминия к этому типу коррозии, а в сочетании с битумным покрытием брони практически не подвержен ей.
Где применяется кабель АСБ?
Свинцовый кабель — не для квартиры и не для офиса. Его среда обитания — агрессивные промышленные зоны.
- Химические и нефтехимические заводы. Пары кислот, проливы реагентов, постоянная влажность — ПВХ здесь сдаётся быстро. АСБ работает.
- Насосные станции водозабора и канализации. Высокая влажность, сероводород, хлор в атмосфере — свинец не реагирует.
- Подводные переходы через реки. Дно реки — это постоянная влажность под давлением плюс возможное химическое загрязнение воды промышленными стоками. АСБ прокладывают в траншее по дну с заглублением в грунт.
- Болотистые грунты. Почвы с высоким содержанием органических кислот (торфяники) агрессивны к стали и ПВХ. Свинцовая оболочка — единственная долговременная защита.
- Территории с блуждающими токами. Рядом с железной дорогой, трамвайными путями, метрополитеном. По ПУЭ п. 2.3.80, в таких зонах рекомендуется кабель с металлической оболочкой, стойкой к электрокоррозии.
АСБ vs АВБбШв: когда какой брать?
Оба кабеля — алюминиевые, бронированные, для наружной прокладки. Но оболочка решает всё.
| Характеристика | АСБ | АВБбШв |
|---|---|---|
| Оболочка | Свинцовая | ПВХ |
| Герметичность | Абсолютная | Высокая, но не 100% |
| Химстойкость | К кислотам, щелочам, нефтепродуктам | Только к воде и слабым растворам |
| Температура эксплуатации | -50…+50 °C | -50…+50 °C |
| Вес (условный 4×70) | ~4 200 кг/км | ~2 800 кг/км |
| Цена | В 1,8–2,5 раза дороже | Базовый |
| Прокладка | В земле, под водой, в агрессивных средах | В земле, в воздухе, в кабельных сооружениях |
| ГОСТ | 18410-73 | 16442-80 |
Правило выбора простое: если грунт сухой и химически нейтральный — берите АВБбШв (дешевле, легче). Если есть риск контакта с агрессивными водами, кислотами, нефтепродуктами или блуждающими токами — только АСБ.
Особенности монтажа АСБ
Свинцовая оболочка накладывает ограничения при прокладке:
- Минимальный радиус изгиба — 15 диаметров кабеля (для сравнения: у АВБбШв — 10 диаметров). Свинец пластичен, но при резком перегибе может треснуть.
- Концевая разделка — обязательна установка термоусаживаемых концевых муфт с герметизацией свинцовой оболочки. Если в торец кабеля попадёт влага, она пойдёт по всей длине под свинцом — принцип капилляра.
- Вес — АСБ тяжелее АВБбШв на 50–70%. При прокладке длинных трасс это требует грузоподъёмной техники и более частых опор.
- Заземление — свинцовую оболочку и броню заземляют с двух сторон. Без заземления на оболочке может наводиться потенциал, опасный для персонала.
Где купить кабель АСБ в Алматы
Компания «Электротехника» — официальный поставщик кабельной продукции в Казахстане. Поставляем АСБ сечением от 10 до 240 мм², с завода-изготовителя, с сертификатами ГОСТ 18410-73. Срок поставки — 7–14 дней под заказ. Типовые позиции (АСБ 4×70, 4×120) — под заказ.
Контакты:
- Телефон: +7 (747) 34-666-34
- Email: e-t@e-t.kz
- Адрес: г. Алматы, ул. Коянды 64
- Режим работы: Пн-Пт 09:00-18:00
Доставка по всему Казахстану.
FAQ
Чем АСБ отличается от ААБл?
ААБл — это кабель с алюминиевой оболочкой (вторая буква «А») вместо свинцовой. Алюминий легче и дешевле свинца, но уступает по химической стойкости. АСБ берут туда, где нужна именно химическая инертность свинца; ААБл — туда, где нужна герметичность, но среда не агрессивная.
Можно ли проложить АСБ в помещении?
Технически — да, но экономически это неоправданно. Свинцовый кабель в 2–2,5 раза дороже АВБбШв, а в сухом помещении никаких преимуществ не даёт. Исключение — химические лаборатории и цеха с агрессивной атмосферой: там он оправдан и внутри помещений.
АСБ — это такой же «голый» кабель, как ВВГ?
Нет. Буква «Г» (голый) у АСБ отсутствует. У ВВГ «голый» означает отсутствие брони и защитных покровов — это кабель для внутренней прокладки. АСБ, наоборот, имеет и свинцовую оболочку, и броню — это максимально защищённый кабель для наружной прокладки.
На какую глубину закладывать АСБ в землю?
По ПУЭ п. 2.3.84: 0,7 м для кабелей до 20 кВ, 1,0 м — под проезжей частью. На практике для АСБ в агрессивных грунтах рекомендуется 1,0–1,2 м — запас на случай просадки грунта.
Срок службы: сколько живёт свинцовый кабель?
При правильной прокладке и отсутствии механических повреждений — 30–50 лет. Свинцовая оболочка не деградирует со временем, в отличие от ПВХ, который теряет пластификаторы и становится хрупким. На объектах нефтехимии 1960-х годов до сих пор работают кабели АСБ, проложенные при строительстве.
Заключение
Кабель АСБ — специализированное решение для агрессивных сред. Свинцовая оболочка обеспечивает полную герметичность и химическую стойкость, которые недоступны ПВХ. Если ваш объект находится на химическом производстве, в болотистом грунте с кислыми водами или рядом с железной дорогой — это ваш кабель. Если грунт сухой и нейтральный — достаточно АВБбШв, он в 2 раза дешевле.
Смотрите каталог или звоните — поможем подобрать марку и сечение под ваш проект.
