Купили бухту кабеля, привезли на объект, размотали — а на изоляции микротрещины. Или того хуже: оставили барабан под дождём на месяц, а потом недоумеваете, почему сопротивление изоляции не проходит. Повреждения при хранении и транспортировке — самая обидная причина списания кабеля, потому что заводской брак тут ни при чём. Вот правила, которые сохранят вашу покупку.
Коротко
- Храните кабель при температуре не ниже -15 °C для ПВХ и -30 °C для резиновой изоляции. На морозе ПВХ дубеет и трескается при размотке
- Всегда закрывайте торцы барабана и бухты: вода, попавшая под оболочку, распространяется по длине за счёт капиллярного эффекта
- Перевозите барабаны только в вертикальном положении. Горизонтальная перевозка без закрепления — гарантированное смятие витков
- Перед прокладкой дайте кабелю отлежаться при комнатной температуре не менее 12 часов после транспортировки в холодное время года
Как правильно хранить кабель на объекте?
По нашему опыту, половина повреждений происходит на стройплощадке, а не в дороге. Правила хранения простые, но их редко соблюдают.
Температурный режим. Согласно ГОСТ 18690-2012, кабели с ПВХ-изоляцией можно хранить при температуре от -50 до +50 °C — но это температура хранения, а не температура, при которой можно разматывать и прокладывать. Если кабель пролежал при -20 °C, перед прокладкой его нужно выдержать в тепле 12–24 часа. ПВХ при -15 °C и ниже становится хрупким: попытка разогнуть виток на морозе почти гарантированно даст трещину в изоляции.
Защита от влаги. Главное правило — торцы кабеля должны быть герметично закрыты. Вода, попавшая в торец, идёт по межжильному пространству на метры вглубь, вызывая коррозию меди и алюминия. На заводе торцы закрывают термоусадочными колпачками — если вы их сняли для замера сопротивления, закройте заново. В полевых условиях допускается обмотать торец в 3–4 слоя ПВХ-изоленты с заходом на оболочку на 5 см.
Защита от солнца. ПВХ-оболочка разрушается под ультрафиолетом. На открытой площадке кабель нужно накрывать тентом или светонепроницаемым материалом. Чёрный ПВХ устойчивее к УФ, чем серый и белый, но через 2–3 месяца под открытым солнцем начнёт «мелиться» и любой.

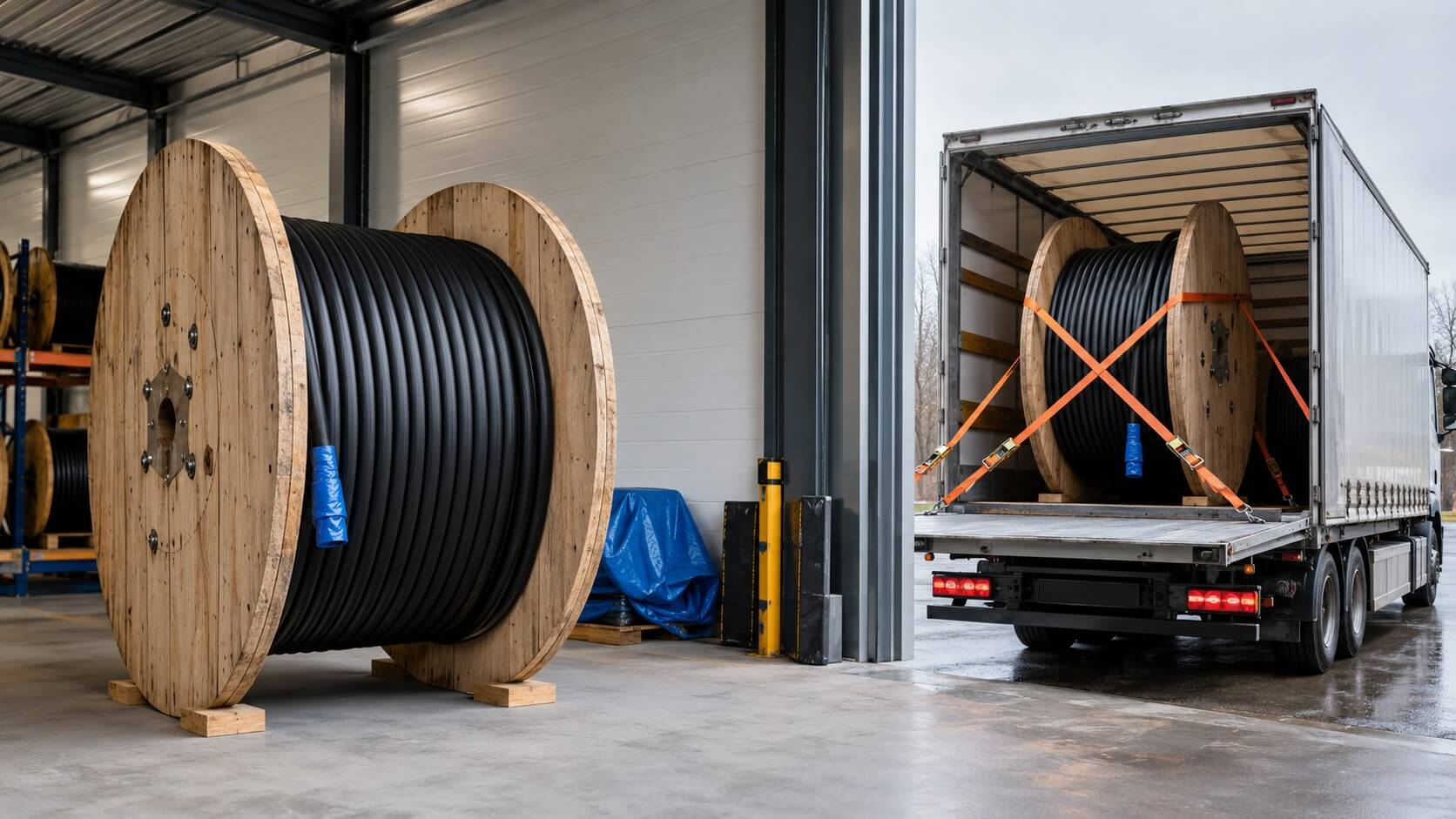

Положение барабана. Барабаны хранят вертикально, на щёки. Если положить на бок — нижние витки сминаются под собственным весом, особенно у кабелей большого сечения (от 70 мм² и выше).
Как перевозить кабель без повреждений?
Транспортировка — самый рискованный этап. По статистике транспортных компаний, до 5% повреждений фиксируется именно при погрузке-разгрузке.
Барабан должен стоять, а не лежать. Щёки барабана — это его опора. При горизонтальной перевозке витки кабеля проседают, трутся друг о друга и деформируются. Исключение — лёгкие бухты до 30 кг: их можно класть на бок при условии фиксации.
Крепление. Барабан в кузове фиксируют растяжками или упорами в четырёх точках. Незакреплённый барабан весом 500 кг при резком торможении превращается в неуправляемый снаряд. Мы рекомендуем использовать как минимум два стяжных ремня с храповым механизмом.
Погрузка. Категорически запрещено поднимать барабан за кабель — только за щёки или ось. Кран с текстильными стропами за щёки, вилочный погрузчик с удлинёнными вилами. Сбрасывать барабан с борта машины на землю — гарантированно повредить несколько верхних витков.
После транспортировки зимой. Если кабель ехал в открытом кузове при -20 °C, ему нужно 24 часа в тёплом помещении перед прокладкой. Прогревать кабель тепловыми пушками или паяльной лампой нельзя — локальный перегрев разрушает ПВХ быстрее мороза.
Ошибки, которые мы видим чаще всего
По нашему опыту, вот типовые сценарии, приводящие к порче кабеля:
1. «Да я аккуратно, без барабана.» Бухту сняли с барабана, скрутили «восьмёркой» и бросили в багажник легковушки. Через 20 км тряски на изоляции — задиры, а на сгибах — трещины. Кабель без жёсткой тары перевозят только в заводской упаковке или на барабане.
2. «Полежит недельку под снежком.» Оставили барабан на улице в январе без навеса. Снег растаял днём на солнце, вода проникла через неплотно закрытый торец, ночью замёрзла — лёд разорвал изоляцию изнутри. Через неделю кабель списан.
3. «Размотал, протянул, остаток смотал обратно.» Сматывать размотанный кабель на барабан без натяжного устройства нельзя. При ручной намотке витки ложатся с разным натягом, внутренние слои сдавливаются, появляются перехлёсты. Остаток либо оставьте на полу бухтой в углу (если помещение сухое и тёплое), либо сматывайте на барабан с натяжным устройством.
4. «Да это силовой кабель, он крепкий.» Кабель АВБбШв с бронёй действительно прочный, но не бессмертный. Удар вилочным погрузчиком по барабану, лежащему на боку — и на внутренних витках смятие брони. Внешне оболочка цела, а стальные ленты внутри деформированы — при подаче напряжения в этом месте пробой.
Где купить кабель с правильной заводской упаковкой
Компания «Электротехника» поставляет кабель и провод всех марок в заводской упаковке: на деревянных барабанах с герметизированными торцами, с паспортом завода-изготовителя и сертификатом соответствия. При получении проверяйте целостность барабана и наличие заглушек на торцах — это признак правильного хранения на складе.
Контакты:
- Телефон: +7 (747) 34-666-34
- Email: e-t@e-t.kz
- Адрес: г. Алматы, ул. Коянды 64
- Режим работы: Пн-Пт 09:00-18:00
Доставка по Казахстану нашим транспортом — с соблюдением всех правил перевозки.
FAQ
Можно ли хранить кабель в неотапливаемом гараже?
Да, если температура не опускается ниже -40 °C и в гараже сухо. Главные риски гаража — не холод, а конденсат от перепада температур и грызуны. Ставьте бухту на деревянный поддон, а не на бетонный пол — от пола тянет сырость.
Нужно ли прогревать кабель перед прокладкой летом?
Нет. При температуре выше +5 °C кабель с ПВХ-изоляцией можно прокладывать сразу. Исключение — если он хранился в холодильной камере или зимой в неотапливаемом складе и только что занесён в тепло.
Что делать, если на изоляции появилась трещина?
Одну трещину длиной до 10 см на внешней оболочке можно отремонтировать термоусадочной муфтой или ремонтной лентой. Если трещин несколько или они глубокие (до жил) — только замена повреждённого участка с установкой соединительной муфты. Заливать суперклеем нельзя.
Как понять, что в кабель попала влага при хранении?
Замерьте сопротивление изоляции мегомметром на 500–1000 В. Для нового кабеля оно должно быть не менее 100 МОм. Если меньше 1 МОм — влага внутри, кабель нужно сушить или списывать. Также визуально: при разрезе торца мокрой кабель имеет тёмные пятна на изоляции жил.
Можно ли скручивать остатки кабеля в бухту вручную?
Да, но с соблюдением минимального радиуса изгиба: 10 диаметров кабеля (для небронированного) или 15 диаметров (для бронированного). Для ВВГ 3×2,5 (диаметр ~10 мм) минимальный радиус — 100 мм, то есть бухта диаметром от 200 мм безопасна. Сматывайте свободно, без натяга — кабель не пружина, ему не нужно тугое сжатие.
Заключение
Кабель прощает ошибки монтажа, но не прощает ошибок хранения. Три правила: тепло перед прокладкой, сухость торцов, вертикальное хранение барабана. Соблюдать их — дешевле, чем покупать новый кабель и переделывать проводку.
