Пирометр для поиска перегрева в щите - как пользоваться

Рассказывает команда electrotechnika.kz — авторы блога electrotechnika.kz.

Запах горелой проводки в подъезде, автомат греется так, что не дотронуться, а индикатор на корпусе молчит — знакомая картина? Большинство пожаров от электрики начинаются не с короткого замыкания, а с банального перегрева контакта: ослаб винт, окислилась клемма, превышен ток. Бесконтактный пирометр позволяет найти такие точки за 2 минуты, не прикасаясь к токоведущим частям. Рассказываем, как это делать правильно и какой прибор выбрать.

Коротко

• Пирометр измеряет температуру поверхности по инфракрасному излучению с расстояния. Не нужно касаться контактов — безопасно даже под напряжением
• Нормальная температура контакта автомата под нагрузкой: до +50 °C. От +50 до +65 °C — повод проверить затяжку. Выше +65 °C — немедленно отключать и искать причину
• Для домашнего применения достаточно модели за 5 500–9 000 тг с лазерным целеуказателем. Для профессиональной термодиагностики — от 15 000 тг с настраиваемым коэффициентом излучения

Как работает пирометр и почему это безопасно?

Пирометр — это инфракрасный термометр. Он улавливает тепловое излучение от поверхности и пересчитывает его в температуру. В отличие от контактного термометра или термопары, пирометр не требует касания измеряемого объекта — вы наводите луч лазерного целеуказателя на контакт с расстояния 10–50 см и через долю секунды видите температуру на дисплее.

Это принципиально важно при работе в электрощите под напряжением. Согласно правилам охраны труда при эксплуатации электроустановок, приближение к токоведущим частям без средств защиты допускается только на безопасное расстояние. Пирометр позволяет провести тепловизионный контроль, не нарушая этого расстояния.

Два ключевых параметра, на которые смотрят при выборе:

• Оптическое разрешение (например, 12:1) — отношение расстояния к диаметру пятна измерения. 12:1 означает, что с 60 см прибор измеряет пятно диаметром 5 см. Для электрощита хватит 10:1–12:1.
• Коэффициент излучения (emissivity) — настраиваемый параметр, учитывающий материал поверхности. У окисленной меди он около 0,7, у чёрного пластика — 0,95. В недорогих моделях он фиксирован на 0,95, в профессиональных — регулируется.

Пошаговая инструкция: как проверить щит пирометром

По нашему опыту, плановая проверка квартирного щита занимает 5–7 минут. Вот алгоритм:

1. Откройте дверцу щита. Не отключайте питание — проверка проводится под нагрузкой, именно так вы видите реальную картину нагрева. Соблюдайте осторожность: не касайтесь проводов и клемм.

2. Включите пирометр и дождитесь стабилизации. Если прибор только что с мороза (например, из машины зимой) — дайте ему 5–10 минут принять комнатную температуру, иначе показания будут занижены.

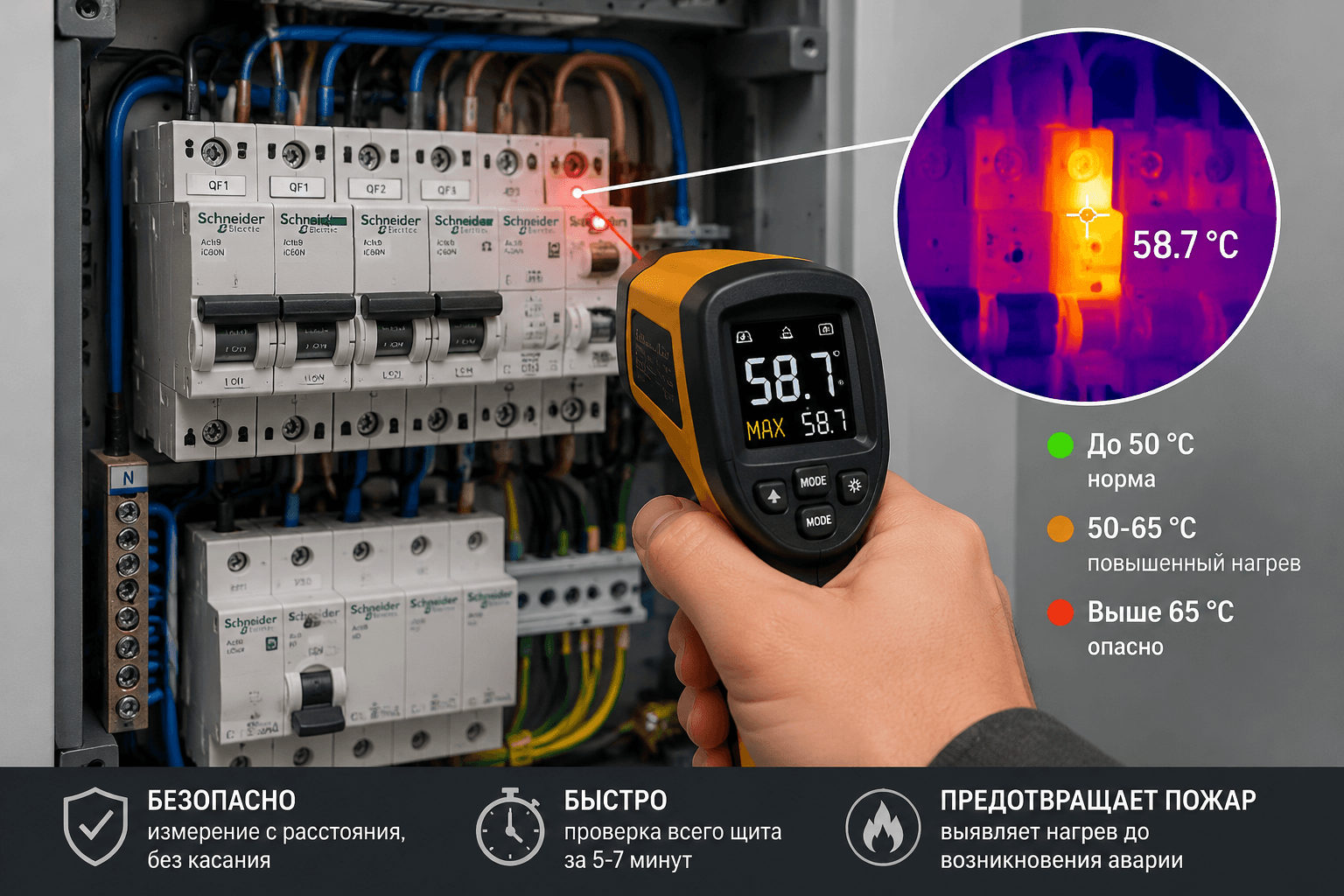

3. Пройдите по контактам сверху вниз. Наводите лазер на каждое винтовое соединение: верхние и нижние клеммы автоматов, контакты УЗО, нулевую шину, вводные клеммы рубильника. Расстояние — 10–15 см для точности.

4. Записывайте показания с аномалиями. Норма: до +50 °C. Если контакт греется сильнее соседних на 15–20 °C при одинаковой нагрузке — проблема именно в этом соединении, а не в общей температуре щита.

5. Особое внимание — вводному автомату и автоматам мощных потребителей. Электроплита, бойлер, стиральная машина, кондиционер — их автоматы греются сильнее всего. Норма для них: до +55–60 °C при номинальной нагрузке.

Какие температуры нормальные, а какие — опасные?

Ориентируйтесь на эту таблицу (измерения на корпусе автомата, не на проводе):

Как показывает практика, в большинстве случаев причина перегрева — ослабшая затяжка винта на клемме. Протянули — температура упала на 15–20 °C за 10 минут. Если после протяжки нагрев не снизился — проблема в окислении контакта или превышении номинала автомата. Согласно ПУЭ-7 п. 3.1.10, все контактные соединения должны обеспечивать стабильный электрический контакт без превышения допустимой температуры нагрева.

Как выбрать пирометр: две модели КВТ для разных задач

Компания «Электротехника» поставляет пирометры серии PROLINE от КВТ — оптимальное соотношение цены и функционала для электриков и домашних мастеров.

KT 650C — для домашнего мастера

• Диапазон: -50…+650 °C
• Оптическое разрешение: 12:1
• Лазерный целеуказатель: есть
• Коэффициент излучения: фиксированный 0,95
• Питание: 2 батарейки AAA
• Цена: около 5 500 тг

Оптимальный выбор для периодической проверки домашнего щита, тёплых полов, радиаторов отопления. Фиксированного коэффициента 0,95 достаточно для 90% бытовых задач.

KT 653 — для профессиональной диагностики

• Диапазон: -50…+750 °C
• Оптическое разрешение: 12:1
• Лазерный целеуказатель: есть
• Коэффициент излучения: регулируемый 0,10–1,00
• Дополнительно: Type K термопара в комплекте, автоотключение, подсветка
• Цена: около 9 000 тг

Регулируемый коэффициент излучения критичен при работе с медью и алюминием: у блестящей меди излучение около 0,05–0,10, и с фиксированным 0,95 пирометр покажет ерунду. KT 653 позволяет выставить нужный коэффициент и получить точные данные.

Обе модели и другие измерительные приборы — в разделе мерительного инструмента.

Где купить пирометр в Алматы

В наличии обе модели КВТ — KT 650C и KT 653. Работаем с физическими лицами и организациями, предоставляем счёт-фактуру и гарантийный талон.

Контакты:

• Телефон: +7 (747) 34-666-34
• Email: e-t@e-t.kz
• Адрес: г. Алматы, ул. Коянды 64
• Режим работы: Пн-Пт 09:00-18:00

Доставка по Казахстану.

FAQ

Можно ли измерить температуру провода под изоляцией?

Нет, пирометр измеряет температуру поверхности. Под ПВХ-изоляцией температура жилы может быть на 10–15 °C выше, чем на поверхности. Если поверхность изоляции уже +60 °C — внутри может быть +75 °C, и это повод для беспокойства.

Обязательно ли покупать пирометр, если есть мультиметр?

Мультиметр измеряет ток и напряжение, но не температуру контактов. Контакт может быть горячим при нормальном токе — из-за плохой затяжки. Мультиметр этого не покажет, пирометр — покажет. Это дополнительные приборы, не заменяющие друг друга.

Как часто проверять домашний щит?

Мы рекомендуем раз в год — например, перед началом отопительного сезона, когда нагрузка на сеть максимальна. Если в доме есть мощные потребители (электрокотёл, сауна, зарядка электромобиля) — раз в полгода.

Можно ли пирометром проверить тёплый пол?

Да, это второе по популярности применение после электрощита. Пройдите по поверхности пола на расстоянии 20–30 см, записывая показания. Разница более 5 °C между соседними зонами указывает на повреждение греющего кабеля или неправильную укладку.

Чем пирометр отличается от тепловизора?

Пирометр измеряет температуру в одной точке, тепловизор строит тепловую карту всей поверхности. Тепловизор нагляднее, но стоит от 80 000 тг. Для 90% задач электрика пирометра за 5 500–9 000 тг достаточно. Тепловизор оправдан при профессиональном энергоаудите зданий.

Заключение

Пирометр — один из тех приборов, который окупается при первом же найденном горячем контакте. Замена сгоревшего автомата и восстановление проводки после пожара стоят десятки тысяч тенге, а пирометр — 5 500. Проверьте свой щит сегодня — особенно если ему больше 5 лет и автоматы ни разу не протягивали.
